Cara Membaca Magnehelic dengan Benar untuk Monitoring Tekanan Cleanroom dan HVAC

Banyak pengguna memasang Magnehelic Differential Pressure Gauge, namun belum memahami cara membaca dan menginterpretasikan hasil pengukurannya secara tepat. Padahal, kesalahan membaca alat ini dapat menyebabkan salah analisis tekanan udara, yang berdampak pada performa cleanroom, HVAC, maupun sistem filtrasi.

Artikel ini membahas secara lengkap cara membaca Magnehelic, memahami skala tekanan, hingga troubleshooting umum agar alat benar-benar berfungsi sebagai sistem monitoring yang akurat.

Mengapa Pemahaman Pembacaan Magnehelic Itu Penting?

Magnehelic bukan sekadar alat indikator, tetapi merupakan bagian dari sistem kontrol kualitas udara. Dalam aplikasi seperti:

• Cleanroom farmasi
• Laboratorium
• Rumah sakit
• Industri elektronik
• Sistem HVAC gedung

Perubahan kecil pada tekanan bisa berarti:

• Kebocoran udara
• Filter tersumbat
• Airflow tidak balance
• Kontaminasi berpotensi masuk

Karena itu, teknisi harus memahami cara membaca alat ini secara benar, bukan hanya melihat angka.

Mengenal Skala pada Magnehelic Differential Pressure Gauge

Magnehelic memiliki tampilan analog dengan satuan tekanan tertentu, tergantung model yang digunakan.

Satuan yang Umum Digunakan:

• Pascal (Pa)
• Inches of Water Column (inWC)
• mmWC
• kPa

Untuk cleanroom, biasanya menggunakan skala 0–30 Pa, 0–60 Pa, atau 0–125 Pa karena membutuhkan sensitivitas tinggi terhadap perubahan tekanan kecil.

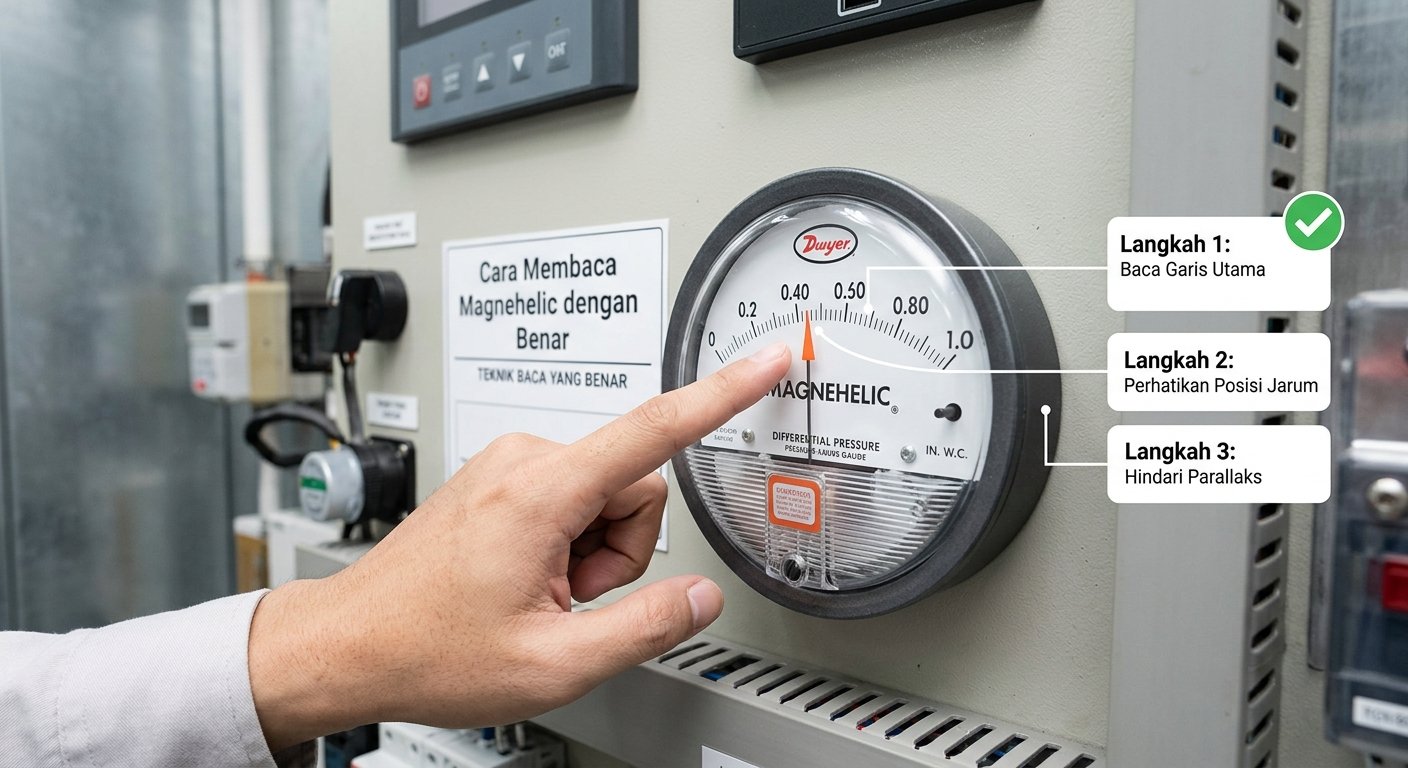

Cara Membaca Magnehelic Secara Akurat

1. Pastikan Jarum Berada di Posisi Nol Saat Tidak Ada Tekanan

Sebelum membaca nilai tekanan:

• Pastikan alat sudah dilakukan zero adjustment.
• Jika tidak di nol, hasil pembacaan akan bias.

2. Amati Arah Tekanan (Positive atau Negative)

Jika jarum bergerak ke kanan → tekanan positif.
Jika jarum bergerak ke kiri → tekanan negatif.

Ini penting terutama untuk:

• Ruang steril (harus positif)
• Ruang isolasi (harus negatif)

3. Baca Nilai Stabil, Bukan Saat Jarum Bergerak

Tunggu beberapa detik hingga jarum stabil.
Fluktuasi awal biasanya akibat perubahan airflow sementara.

4. Bandingkan dengan Standar Desain Ruangan

Contoh standar:

• Cleanroom ISO 7 : +15 Pa terhadap area luar
• Ruang produksi farmasi : +10 hingga +20 Pa
• Ruang isolasi medis : −10 Pa

Jika hasil tidak sesuai standar, berarti ada masalah sistem.

Contoh Interpretasi Pembacaan Magnehelic di Lapangan

Cara Instalasi Magnehelic Agar Mudah Dibaca dan Akurat

Kesalahan instalasi adalah penyebab utama pembacaan tidak valid.

Posisi Ideal Pemasangan:

• Dipasang setinggi mata (eye level)
• Pada dinding partisi antar ruang
• Tidak terkena getaran mesin
• Tidak terkena aliran udara langsung

Koneksi Tubing yang Benar:

• Port HIGH → ruangan bertekanan lebih tinggi
• Port LOW → ruangan referensi
• Jika terbalik, hasil pembacaan juga akan terbalik.

Penggunaan Magnehelic untuk Monitoring Filter HEPA

Selain untuk tekanan ruangan, Magnehelic sering digunakan untuk membaca pressure drop filter.

Cara Membacanya:

• Nilai rendah → filter masih bersih
• Nilai naik perlahan → filter mulai kotor
• Nilai tinggi → filter harus diganti

Monitoring ini membantu menghindari:

• Penurunan airflow
• Beban berlebih pada fan
• Konsumsi energi meningkat

Kesalahan Umum Saat Membaca Magnehelic

❌ Menganggap Semua Perubahan Tekanan Adalah Kerusakan

Padahal bisa jadi karena:

• Pintu sering dibuka
• Aktivitas operator meningkat
• Sistem HVAC sedang menyesuaikan

❌ Tidak Memperhatikan Range Alat

Jika menggunakan range terlalu besar, perubahan kecil tidak akan terbaca.

❌ Tidak Melakukan Kalibrasi Berkala

Alat bisa tetap terlihat normal tetapi sebenarnya sudah melenceng.

Kapan Harus Dilakukan Kalibrasi Magnehelic?

Kalibrasi disarankan:

• Setiap 6–12 bulan
• Setelah relokasi alat
• Jika pembacaan terlihat tidak konsisten
• Saat audit GMP / ISO

Kalibrasi memastikan alat tetap presisi untuk monitoring tekanan kritis.

Integrasi Magnehelic dengan Sistem HVAC yang Baik

Agar Magnehelic bekerja optimal, diperlukan integrasi dengan:

• Desain airflow yang benar
• Penempatan titik ukur strategis
• Sistem balancing udara
• Instalasi ducting yang presisi

Tanpa perencanaan tersebut, alat ukur tidak akan memberikan data yang representatif terhadap kondisi ruangan sebenarnya.

Dalam implementasi proyek cleanroom dan HVAC industri, proses pemilihan lokasi ukur, instalasi, hingga pengujian tekanan biasanya dilakukan bersamaan dengan commissioning sistem. Pendekatan terintegrasi seperti ini membantu memastikan pembacaan Magnehelic benar-benar mencerminkan performa sistem tata udara.

Sebagai kontraktor yang menangani instalasi HVAC, cleanroom, dan sistem pendukung fasilitas industri, PT. Rajasa Wirastika Sejahtera turut menyediakan pendampingan teknis dalam memastikan alat monitoring seperti Magnehelic terpasang sesuai standar operasional dan kebutuhan proses produksi.

Tips Agar Monitoring Tekanan Menggunakan Magnehelic Lebih Optimal

✔ Gunakan range sesuai kebutuhan ruangan
✔ Pasang di lokasi yang mudah diawasi operator
✔ Lakukan pencatatan tekanan harian
✔ Jadwalkan kalibrasi berkala
✔ Periksa tubing dari kebocoran
✔ Integrasikan dengan sistem maintenance HVAC

Kesimpulan

Memahami cara membaca Magnehelic sama pentingnya dengan memasangnya. Alat ini adalah indikator utama kestabilan tekanan udara yang berpengaruh langsung terhadap kualitas lingkungan produksi, keselamatan, dan kepatuhan standar industri.

Dengan instalasi yang benar, interpretasi yang tepat, serta dukungan sistem HVAC yang dirancang baik, Magnehelic dapat menjadi alat monitoring yang sangat andal dalam menjaga performa cleanroom maupun fasilitas industri secara keseluruhan.
